美的宝空气能热水器（热泵）使用说明书

一、热泵热水器的特点

热泵中央热水机组是高效、节能、环保的热水机组。机组利用电能吸取空气中的热量，制取热水。其额定效率为300%-400%。具有高度智能化、安全可靠、环保、节能、使用灵活方便等特点，是商用和家庭生活热水供应的首选产品。

热泵热水器的制热工作原理通过管路中制冷剂的状态变化，从空气中吸收热量，然后释放到水中。外部环境温度越高，吸收热量越多，而释放的热量也越多。反之，外部环境温度越低，吸收的热量越少，而释放的热量也越少。热泵热水器的产水量测试是在标准工况为干球温度20℃，湿球温度15℃，进水温度15℃，出水温度55℃时测量出来的。

本热泵热水机适用于环境温度-10~40℃;水压力0.2-0.6Mpa。

二、使用说明

 KJ-s  KJ-d系列电控操作说明

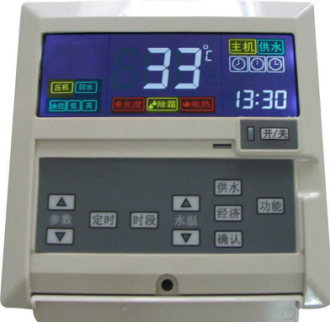

控制器面板

1、 常规操作说明

（1）“开/关”键：主机开关机功能。

（2）“供水”键：手动开关供水泵。

（3）水温“▲/▼”键：可将水箱水温设置在28度至60度。

（4）参数“▲/▼”键：可将各种参数进行上下设定。

（5）“功能”键：选择各项菜单功能进行设定。

（6）“确认”键：进入功能设定时确定进入某项功能。

（7）“时段”键：可选择主机或供水24小时内三种不同时间定时设置。

（8）“定时”键：可选择定时开、定时关、取消功能。

（9）“经济”键：未用。

2、控制操作说明

◆ 开机和关机

     在通电有效情况下，按下“开关”键，在关机的情况下，会立即开机，反之，则关机。当要设定定时开/关机、定时供水、补水、化霜、电热功能时要在开机的情况下才有效。

◆水箱水温设定：

在开机情况下，可对水箱水温进行调节，调节水温只需按水温 “▲/▼”键即可调节至所需水温，水温可在 28-60℃范围内随意调节。

◆供热水泵手动开关设定：

当水箱温度达到供水温度≥回水设定温度时按“供水”键即可供水。

3、菜单功能设置：

   按“功能”键 ，可进行时钟、定时开 /关主机、定时开 /关供水泵、补水温度、回水温度、除霜参数要求、电加热温度要求七项菜单功能选择。要进行功能选择时，必须在开机状态下将“功能”键长 按5秒才能进入功能选择 ，确定选取功能完成后，不再操作控制板时，15秒钟后自动退出功能选择。

1. 手动供水

l 在制热模式时，按一下“供水”键可以切换手动开/停供水功能。

2. 时钟功能调整：

l 在开机状态下，长按“功能”键5秒，再按一下“功能”键进入时钟闪动显示状态，此时按一下“确认”键便可更改小时位，再按一下确认可更改分钟位。

l 主机定时开/关机设定：

u 在开机状态下，长按“功能”键5秒，蜂鸣器响五下后按2下“功能”键，显示屏“主机”菜单闪动，按一下“定时”键后进入主机定时功能。

l 时段选择或定时开关查询：

u 主机定时可选择3个时段，进入主机定时功能时，按“时段”键可对定时时段进行选择。当时段定时完成后，可按“时段”键对定时时段进行查询。某一项定时开、关有效时，显示屏定时开/关亮。

l 定时开/关设定

u 在某一时段下，按第一下“定时”键，定时开闪动，同时时钟区闪动，按“参数” “▲/▼”键，可调整定时时间，再按“确认”键，定时开设定完成；按第二下“定时”键，定时关闪动，设定方法与定时开一样；按第三下“定时”键，取消定时设定。

u 当未退出定时功能时，连续按“定时”键，第一次按“定时”键设置定时开、第二次按“定时”键设置定时关、第三次按“定时”键，取消设置定时。

l 定时功能运行

◆  如果设置了定时功能，则重新通电开机时，时间在设置定时段内则处在开机状态，若时间在设置定时段外则处在关机状态；若未

u 设置定时，则按原来状态运行

u 如果设置了定时时间后，在开机状态时，线控显示开机；在关机状态下，线控显示关机。若没有设置定时时间时，无定时开关机显示。

l 定时供水设定

l 在开机状态下，长按“功能”键5秒，蜂鸣器响五下后按3下“功能”键，显示屏“供水”菜单闪动，按“确认”键后进入定时供水功能；其定时操作程式相同于主机定时操作。

l 如果把某个时段的定时开和定时关的时间设置为一样时此时段的定时功能取消。

l 回水设定

在开机状态下，长按“功能”键5秒，蜂鸣器响五下后按4下“功能”键，主屏显示“回水”菜单闪动，并显示回水温度。按“确认”键后，可用参数“▲/▼”键对回水温度进行设置，范围20—50, 默认40℃。

◆补水温度设定

进入功能选择后，按五下“功能”键，显示屏“水位”菜单闪动，时钟区显示“01”，按参数“▲/▼”键后进入补水条件设定功能。按参数“▲/▼”键可选01项。按“确认”键后，按参数“▲/▼”键可调整如下对应的补水参数。

◆除霜参数设置

在开机状态下，长按“功能”键5秒，蜂鸣器响五下后按6下“功能”键，主屏显示“除霜”菜单闪动，并显示除霜参数；此时按参数“▲”或“▼”键可查看有关除霜参数，如下表，在查看参数时，按“确认键”后可通过参数“▲”或“▼”键更改参数，更改完好按“确认键”确认并退回到查看状态。

除霜参数表：

u 电加热设定

在开机状态下，长按“功能”键5秒，蜂鸣器响五下后按7下“功能”键，显示屏“电热”菜单闪动，并显示电热参数；此时按参数“▲”或“▼”键可查看有关电热参数，如下表，在查看参数时，按“确认键”后可通过参数“▲”或“▼”键更改参数，更改完好按“确认键”确认并退回到查看状态。

u 系统参数

      在关机状态下，按 “参数▲/▼”可查询系统参数，如下表：

l 保护功能

      1.压机保护：

             首次上电无3分钟保护，压缩机三分钟延时保护，压缩机 启

             停时间为3分钟

2.过流保护：

             压机开启10秒后检测电流值，当连续5秒检测到电流值<2A

             或电流值≥电流设定值.则进入过流保护，报电流故障，相应的系

             统停机保护；

3.水流开关：

l 循环水泵开10秒后开始检测,检测到水流开关连续10秒钟断开,报水流故障,显示故

     障代码,不报警；（停机保护，电加热可允许根据条件开）

      4.高压开关保护：

l 压机开启后，检测到高压压力开关断开时停相应系统压机，显示器报警，在压力恢复后压缩机延迟3分钟重新启动。在超过5次(60分钟)时控制器锁住该故障，相应压缩机不再重新启动而不管压力开关是否复位, 并显示相应故障代码、蜂鸣器报警；

      5.低压开关保护：

l 化霜期间不检测低压开关；制热开压机1分钟后检测，压力开关断开时停相应系统压机，显示器报警、蜂鸣器不报警，在达到3次(60分钟)时控制器锁住该故障，相应压缩机不再重新启动而不管压力开关是否复位, 并显示故障代码、蜂鸣器报警；

      6.制热时水温过热保护

l 制热时开压机后出水温度≥70℃持续20秒时，停压缩机并显示相应故障代码；当出水温度下降到设定温度（＜45℃）以下且满足停机三分钟时可重新启动压缩机；

 7. 传感器故障：

l 当检测到传感器断开或短路时；传感器产生故障，显示器报警，显示故障代码；

u 盘管传感器故障时，停机，电加热可根据条件开；

u 出水传感器故障时，停机，电加热可根据条件开；

u 环境传感器故障时，停机，电加热不允许开；
