名称:重庆黔江应急医院门诊大楼空气能热水系统案例
分类:医院热水案例
时间:2025-05-11
简介: 武陵山区域医疗中心（应急医院）位于重庆市黔江区，是国家为加强公共卫生体系建设的重点项目，尤其在新冠疫情后加速推进。该项目响应国家“十四五”规划，旨在提升欠发达地区的卫生应急能力，补足区域医疗资源短板，防范重大公共卫生风险。该院门诊大楼的热水系统采用了空气能热水方案(承压式系统），为大楼24小时不间断提供安全、可靠、节能、环保的热水使用。

一、项目简介：

1、项目类型：医院热水系统。

2、项目名称：武陵山区域医疗中心（应急医院）门诊大楼空气能热水系统。

3、项目地址：重庆市黔江区。

4、主机设备：25匹空气能热水器*2台，10匹空气能热水器*2台，1.5立方承压式不锈钢保温水箱*4座，空气能循环泵*4台，回水泵*6台。

5、管道材质：304不锈钢，双环压工艺和沟槽工艺。

6、系统类型：承压式（闭式）系统。

7、设计日用热水量：30立方。

8、安装位置：楼顶。

二、案例图片展示

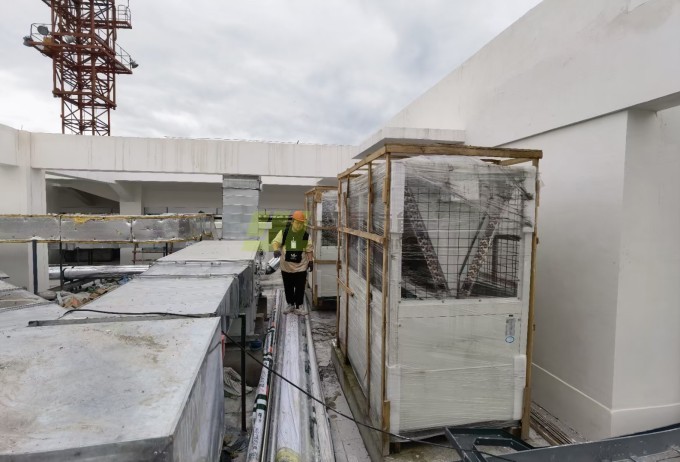

空气能热水器

空气能热水器进场；2台25匹空气能；R410A环保冷媒；循环式空气能；商用空气能热水主机

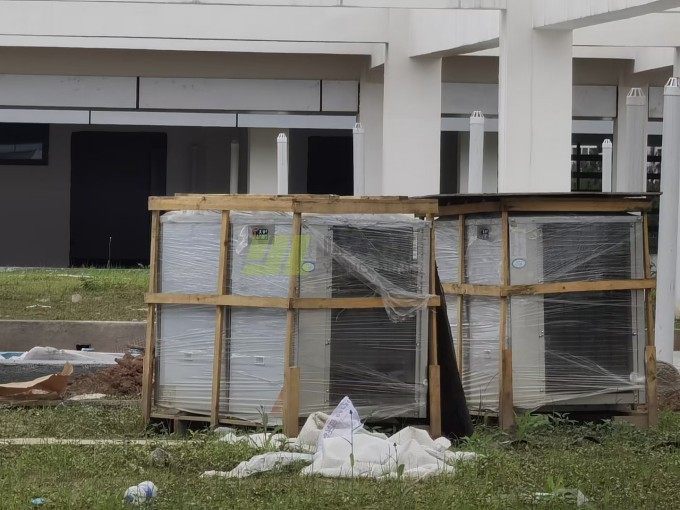

空气能热水器

10匹空气能热水主机进场，2台，不锈钢外壳，R410A环保冷媒，高效节能空气能热水器

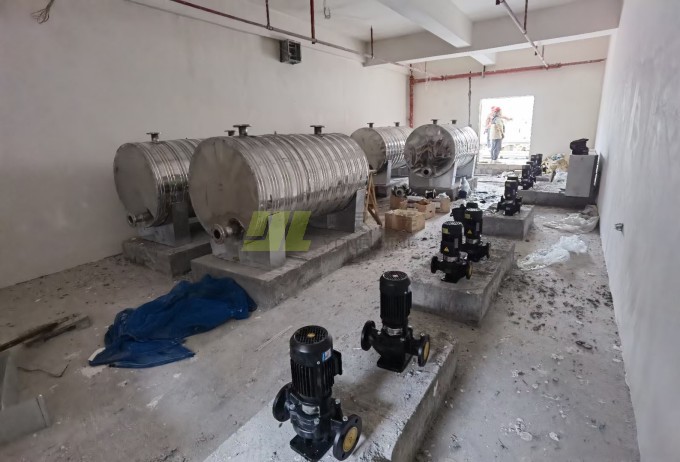

不锈钢保温水箱

304不锈钢保温水箱4座，承压式保温水箱，水泵10台，空气能循环水泵4台，回水泵6台，分三路供回水。

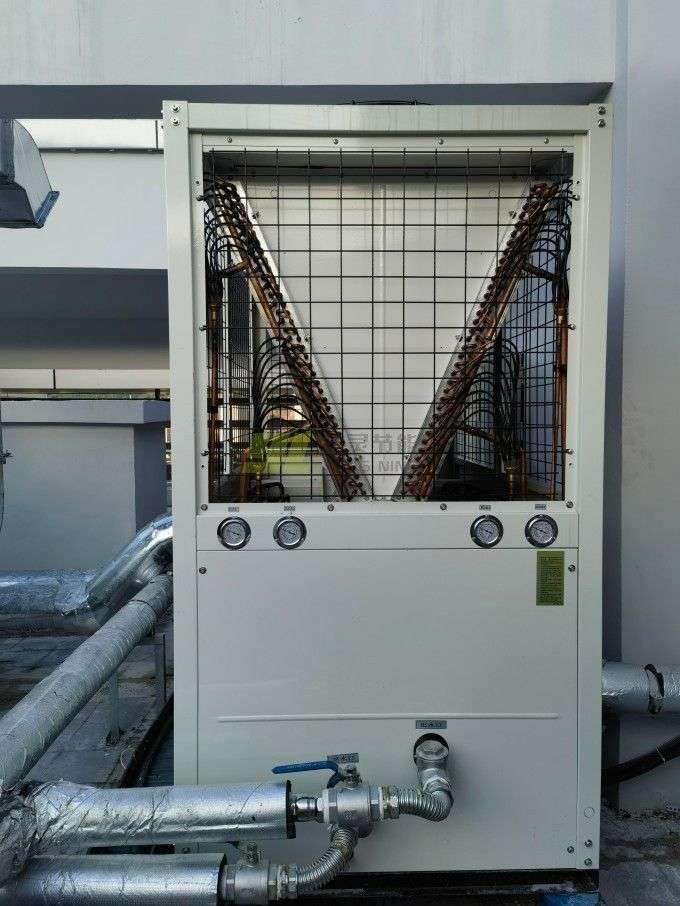

空气能

空气能热水主机安装完成效果，管路全部采用304不锈钢管，DN65管径以上采用沟槽工艺，DN50以下采用双环压工艺

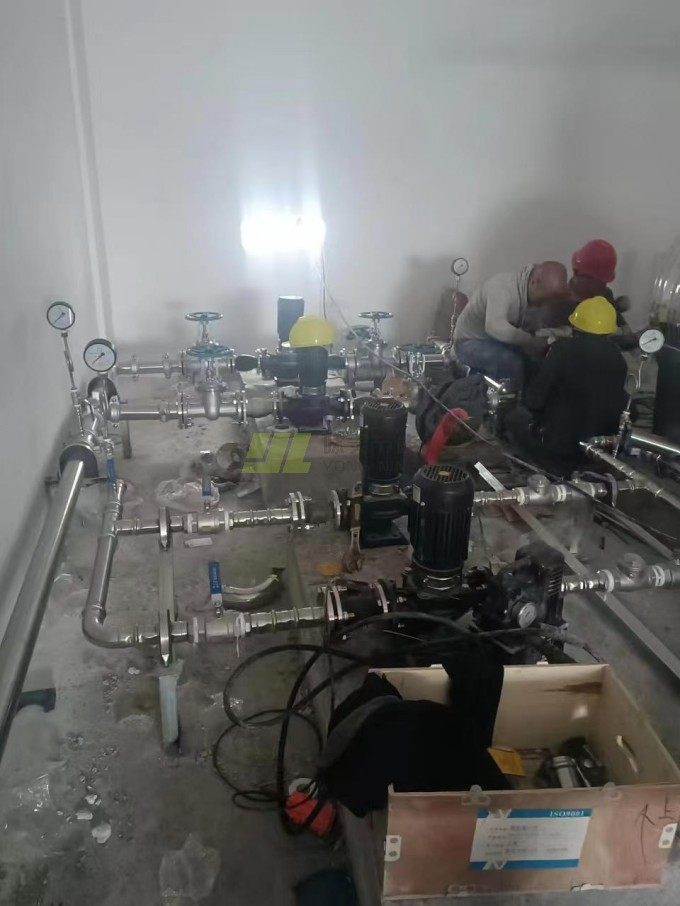

304不锈钢管安装施工中

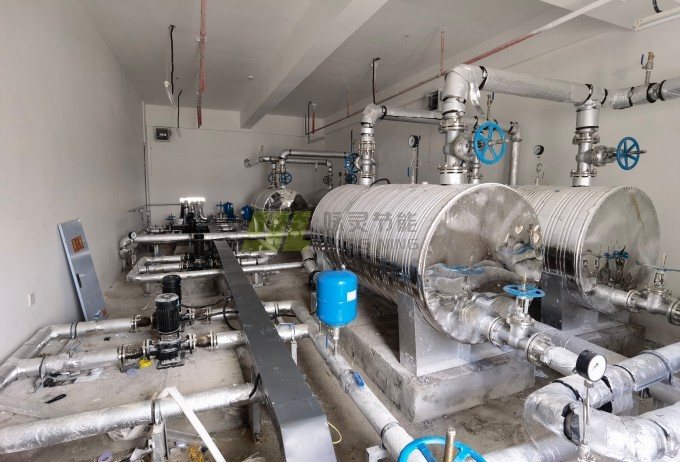

空气能热水系统

空气能热水系统机房安装完成效果图

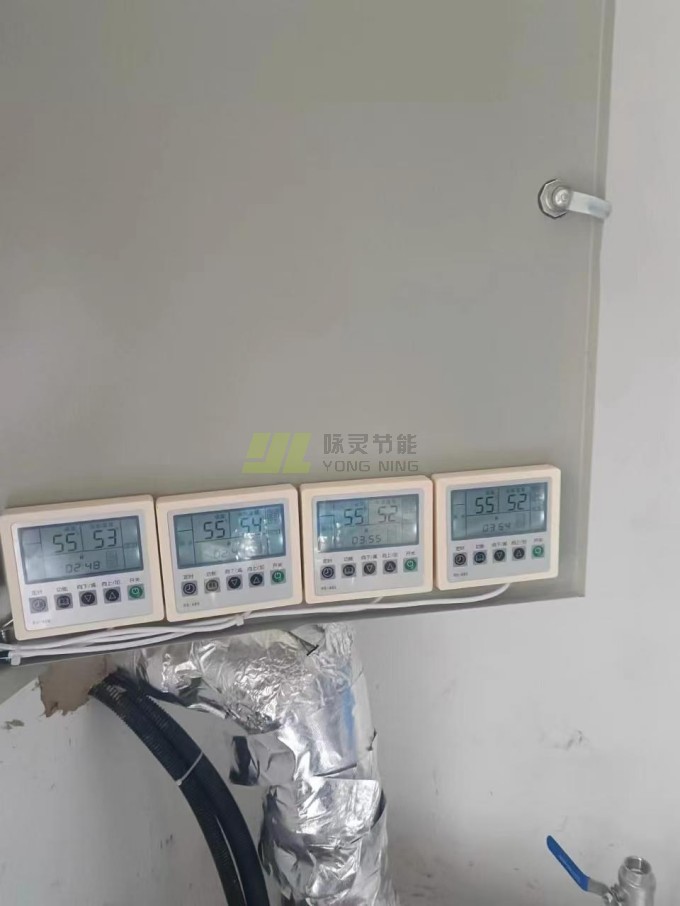

空气能控制器

4台空气能控制面板
