一、选型设计流程及注意事项
1.选型设计流程
多联机空调系统的设计，首先应确定室外机系统的功能型式，如:
1)对于只需供冷而不需要供热的建筑，可采用单冷多联空调系统。
2)对于既需要供冷又需要供热且冷热使用要求相等的建可采用积泵型多联机空调系统。
3)对于分内、外区且各房间空调工况不同的建筑可采用热回收型多联机空系统。

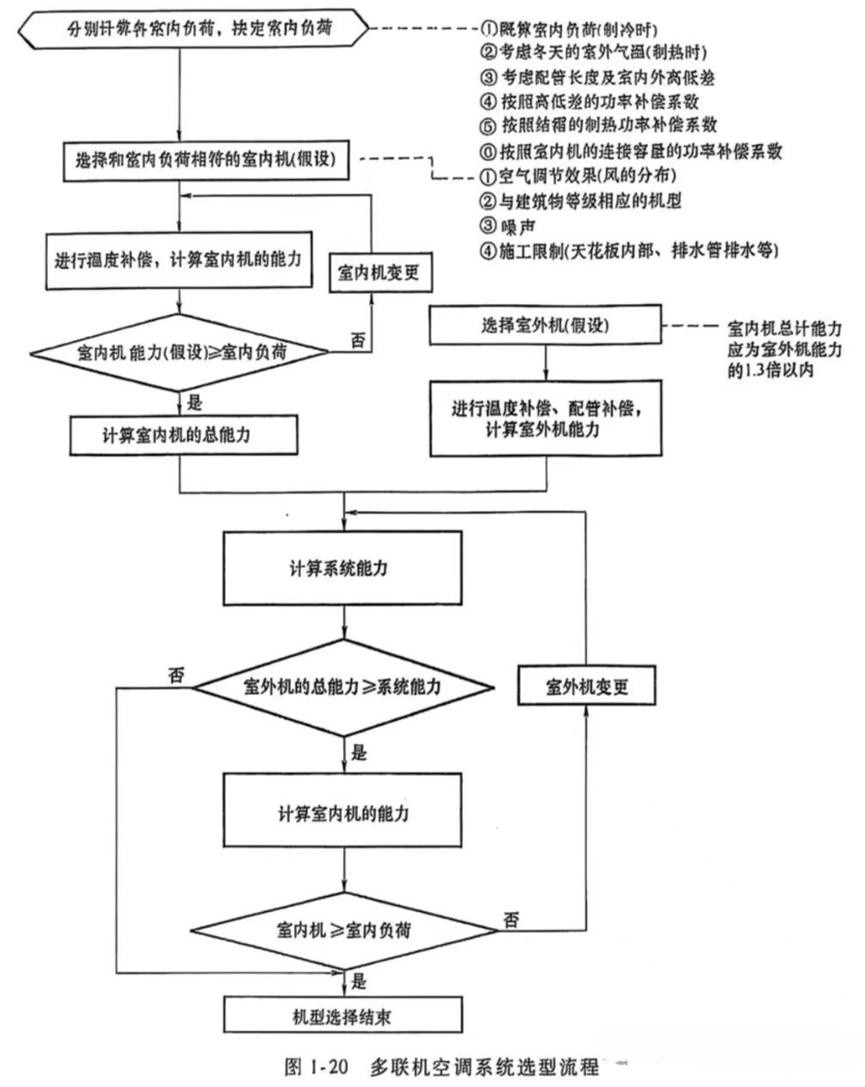

多联机空调采统选型流程如图1-20 所示。
2.空调负荷计算及机型选择注意事项(表1-9)
|
表1-9 空调负荷计算及机型选择注意事项 |
||
|
捡查项目 |
参考标准 |
备注(不合格时的影响) |
|
负荷计算是否是在制冷和制 |
必须选择与较大负荷相匹配的 |
制热负荷大时，须讨论使用辅助热源(如加热器等) |
|
检吞裴序 |
参考协准 |
备注(不合格时的影响) |
|
多联机的酱型是否进行了各种 |
根据冷媒配管长度进行的补 |
忽视了能力补正，必定会发生制冷或制热效果 |
|
内/外机组合是否考虑以下 |
室外机能力为最大 |
连接容量超过100%时，必须对室内机能力进行 |
|
室内机连接台数、容量是否在跟彤范围内 |
如超出限制范围，则会发生 |
容量超标：导致能力不足(不冷、不热),吹出温 |
|
是否有少数几台小型室内机 |
如果可能，则将室内机从机组 |
如将夜班室、小规模电算室分开较为经济、合理 |
|
所选机型是否考虑了室内容许噪声值 |
安装于旅馆客厅、卧室、接待 |
如不预先进行讨论，事后可能发生投诉，解决起 |
二、室内机及室外机容量选型
1.负荷计算与室内机选型
(1)负荷计算对于某个特定的房间，安装多大(功率)的空调才合适，这需要计算该房间的热负荷(制冷负荷及制热负荷)，据此选择功率与之相匹配的空调。这种热负荷的计算称作负荷计算。
负荷计算的方法包括详细计算和简易计算。
详细计算，是指根据特定房间室内要求的空气计算干、湿球温度，外空气计算干、湿球温度等资料，以及房间不同建筑材料、不同厚度的热侵入量，并考虑方位、时刻(日照变化及由于墙体的蓄热而引起的热侵入延缓)等因素，详细计算该房间的热负荷。简易计算，一般是根据厂家提供的快速概算表格和计算公式，计算出一般房间的最大热负荷。这种计算方法适用于小型空调与中型空调的选型。
通过热负荷计算，分别算出各空调房间的热负荷结果。
(2)室内机选型在确定多联机空调系统组成形式，特别是室内机功能样式的前提下在厂家提供的室内机额定制冷(热)容量表中，选出最接近或大于房间冷(热)负荷的室内机机型。
(3)室外机选型
1)初步估算所连室内机实际总容量对应的室外机额定制冷容量。
根据室内、外机的容量配比系数，上述热负荷计算结果，以及上述室内机选型容量，初步估算出热负荷总容量。在厂家提供的室外机额定制冷容量表中，查出最接近的额定制冷容量的空外机型。
2)尽虽把经常使用的房间和不经常使用的房间组合在一个系统，系统同时使用率最好能控制在50%-80%、此时系统的能效比较高。如系统同时使用率低于30%，则系统能效比较低、设备利用率低，系统经济性较差。
3)室内、外机的容量配比系数是一个系统内所有室内机额定制冷容景之和与室外机定制冷容量之比。尽管室外机可以在容量配比系数130%以内运行，但在设计选型时应根据系统的具体使用情况来决定，也可参考表1-10选择。需要注意的是，对制热有特殊要求的场合不适合超配。
4)室内机数最不能超过室外机容许连接的数量，即不能超配。
5)选定机型时，因温度条件、配管距离、内外机高差等不同工况，需要加上适当的负荷修正系数。
|
表1-10 室内外机的容量配比系数选择参考表 |
|||
|
同时使用率 |
最大容量配比系数 |
同时使用宰 |
最大容量配比系数 |
|
≤70% |
125%~135% |
>80%,≤90% |
100%-110% |
|
>70%,≤80% |
110%～125% |
>90% |
100% |
2.功率计算与修正
多联机空调机组的额定制冷(热)容量是在标准空调工况时的制冷(热)量，选定机型时，需将对应空调的功率与实际功率(温度条件、配管距离等引起的实际功率与商品目录中记载功率的偏差)进行对比，如果误差过大，就要更改机组的选型，
(1)室内机的功率补偿计算
室内机的功率(制冷、制热)=室内机的总额定功率(产品目录规格值)x按照温度条件的功率补偿系数
有关按照温度条件的功率补偿系数，请参照各厂家手册中对应机型的功率补偿系数。
(2)室外机的功率补偿计算
室外机的功率(制冷、制热)=室外机的额定功率(产品手册规格值:100%连接时的额定功率)x按照室内、外机温度条件的功率补偿系数x按照配管长度的功率补偿系数x按照室内、外机高差的功率补偿系数x按照结霜的制热功率补偿系数x按照室内机的连接容量的功率补偿系数
1)有关按照温度条件的功率补偿系数，请参照各厂家手册中对应机型功率补偿系数。
2)有关按照配管长度的功率补偿系数，请参照各厂家手册中对应机型功率补偿系数，制冷功率补偿时，如果配管长度超过90m，补偿系数因配管尺寸不同而异。制热功率补偿与机型无关，为相同的补偿系数。
3)有关按照高差的功率补偿系数、请参照各厂家手册中对应机型功率补偿系数。此处补偿计算时请注意:制冷时，室外机在下方;制热时，室外机在上方。
4)有关按照结霜的功率补偿系数，请参照各厂家手册中对应机型功率补偿系数。此处，补偿计算请仅在制热功率计算出后进行。
5)有关按照室内机的连接容量的功率补偿系数，请参照各厂家手册中对应机型功率社处，补偿计算请仅在制热功率计算出后进行。偿系数。此处，补偿计算仅在室内机总功率为100%以上时进行。
(3)系统功率计算对通过上述(1)项和(2)项求得的功率进行比较，较小的值为系统功率(制冷、制热)
1)室内机总功率(制冷、制热)>室外机的功率时
系统功率(制冷、制热)=室外机的功率
2)室内机总功率(制冷、制热)<室外机的功率时
系统功率(制冷、制热)=室内机的功率
(4)室内机的实际功率计算室内机的实际功率，在“室内机总功率(制冷、制热)>室外机功率”的情况下，会小于额定功率，计算公式为
室内机的实际功率(制冷、制热)=系统功率(制冷、制热)x[(室内机额定容量)/(室内机总功率)]
三、多联机空调系统管道配置
多联机空调系统中，配管的设计和安装非常重要。多联机空调系统的配管主要包括冷媒配管和冷凝水排水配管。配管设计的总体原则就是长度尽可能短。配管管道越长，系统能力衰减就越大。
1.冷媒配管
(1)冷媒配管说明 冷媒配管是关系冷媒能否在多联机空调系统中正常循环、达到制冷(热)效果的最重要的环节，而分歧管及集流管的正确使用和安装是冷媒配管的关键。
分歧管(集流管)的作用是将管道中的制冷剂(冷媒)分流到各室内机中，起到分流的作用。按其内部流动介质的状态可分为气管分歧管和液管分歧管。一般来说，每个厂家都有自己的配套分歧管、集流管以及自己的选配原则。在工程安装中，分歧管、集流管的安装也有很严格的安装工艺要求。

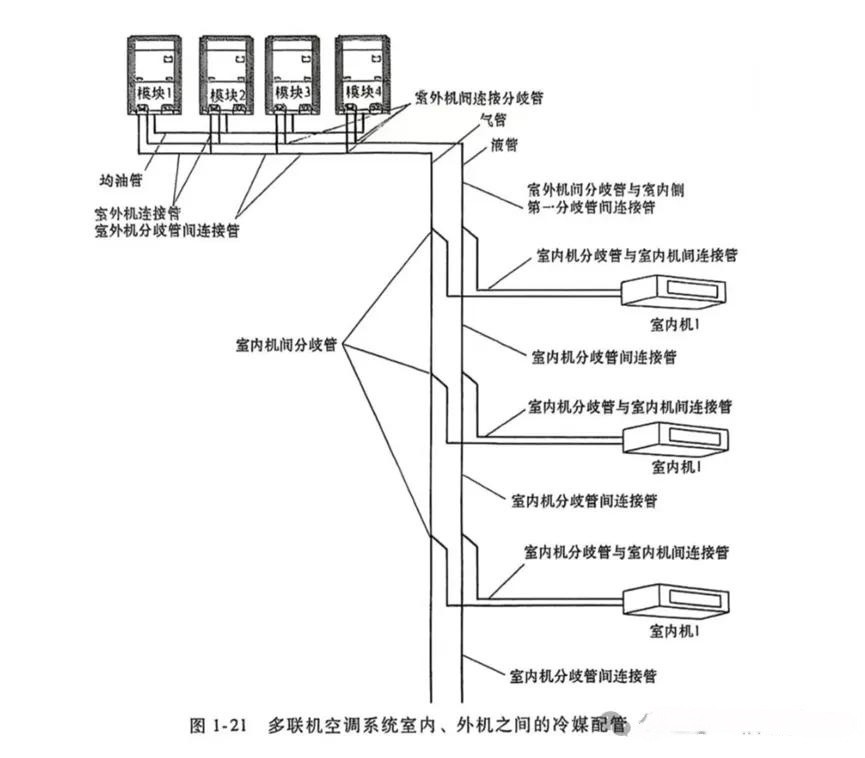

多联机空调系统室内、外机之间的冷媒配管如图1-21所示。
(2)冷媒配管材质要求多联机冷媒配管铜管的材质及壁厚选择非常重要，这不仅与造价有关，更与系统的安全运行有关。冷媒配管铜管应采用磷脱氧无缝纯铜管，其材质、规格应满足现行国家标准CB/T1527-2006《铜及铜合金拉制管》和GB/T17791-2007《空调与制冷设备用无缝铜管》的要求。
根据不同制冷剂类别，冷媒配管材质和壁厚的选择不同，一般要求见表1-11。
|
表1- 11 不同制冷剂冷媒配管壁厚及材质选用 |
|||||||
|
序号 |
铜管外径/mm |
铜管璧厚/mm及材质 |
|||||
|
R22 |
R407C |
材质 |
R410A |
材质 |
|||
|
1 |
φ6.35 |
0.80 |
0.80 |
0材③ |
0.80 |
0材③ |
|
|
2 |
φ9.52 |
1.00 |
|||||
|
3 |
φ12.70 |
1.00 |
1.20 |
0.80/1.00① |
|||
|
4 |
φ15.88 |
1.00 |
|||||
|
5 |
φ19.05 |
1.20 |
1.40 |
1.00/1.20② |
1 / 2 H 或 |
||
|
6 |
φ22.22 |
1.00 |
|||||
|
7 |
φ25.40 |
1.40 |
1.60 |
||||
|
8 |
φ28.58 |
||||||
|
9 |
φ31.80 |
1.60 |
1.80 |
1.10 |
|||
|
10 |
φ35.00 |
1.30 |
|||||
|
11 |
φ38.10 |
1.80 |
2.00 |
1.40 |
|||
|
12 |
φ41.30 |
1.50 |
|||||
|
13 |
φ44.50 |
2.00 |
2.20 |
|
|||
|
14 |
φ50.80 |
2.20 |
2.40 |
||||
|
①室内侧第1分歧-室内侧分歧间气管壁厚为1.0mm。 |
|
|
|||||
|
③0材为JISH3300 CL220的0材，相当于GB/T 17791 TP2的 M 材。 |
|||||||
|
④1/2H 或H 材为JISH3300 C1.220的1/2H或H材，相当于GB/T 17791 TP2的 Y2或Y 材。 |
|||||||
(3)冷媒配管管经选择冷媒配管管径选择，主要是根据系统各管段下游流经的制冷剂容量确定的。但B22、R407C与R410A因设计压力差异是有区别的。同时，各制造商提供的安装技术手册推荐的管径也不相同，有的甚至差异还较大。表1-12-表1-15提供的配管管径仅供参考。
1)R22和R407C系统管径选择。R22和R407C系统冷媒配管管径选择见表1-12。
|
表1 ·12 R22、R407C系统冷媒配管管径选择 |
|||
|
冷县配管奥羽 |
下游翠内机总客量4.院 |
气管管径/mm |
液管管径/n |
|
主配管(室外机-第一分歧管：分歧管 ·索内机分歧管) |
A≤10 |
φ28.58 |
φ12.70 |
|
10 |
φ38.10 |
φ19.05 |
|
|
20 |
φ44.50 |
φ22.22 |
|
|
30 |
|
|
|
|
支配管(室内机分歧管 ·室内机) |
|
φ19.05 |
Φ9.52 |
2)R410A系统管径选择。R410A系统冷媒配管管径选择详见表1-13~表1-15。考虑各制造商提供的选择值有差异，表1-13、表1-14均推荐了某两个制造商提供的选择数值，供设计参考。
|
表1-13主配管(室外机-室内侧第一分歧管)管径选择 |
||||
|
窒外机客量/匹 |
主配管管径/mm |
加大尺寸后的主配管管径/mn |
||
|
气管 |
液管 |
气管 |
液管 |
|
|
( 一 ) |
||||
|
8 |
φ19.05 |
φ9.52 |
φ22.22 |
φ12.70 |
|
10 |
φ22.22 |
φ25.40 |
||
|
12 |
φ25.40 |
φ12.70 |
||
|
14 |
φ28.58 |
|||
|
16 |
φ28.58 |
φ31.80 |
||
|
18~24 |
φ15.88 |
|||
|
26~34 |
φ38.10 |
φ15.88 |
φ38.10 |
φ19.05 |
|
36 |
||||
|
38-48 |
φ19.05 |
φ22.22 |
||
|
(二) |
||||
|
8 |
φ19.05 |
φ9.52 |
φ22.22 |
φ12.70 |
|
10 |
φ22.22 |
φ25.40 |
||
|
12-16 |
φ28.58 |
φ12.70 |
一 |
φ15.88 |
|
20-22 |
φ15.88 |
φ31.80 |
φ19.05 |
|
|
24 |
φ35.00 |
一 |
||
|
26-34 |
φ19.05 |
φ38.10 |
φ22.2 |
|
|
36~48 |
φ41.30 |
- |
||
|
表1-14 主配管(室内机侧第一分歧管-各室内机分歧管)管径选择 |
|||||
|
室内机容量4/×100W |
气管管径/mm |
液管管径/men |
|||
|
( 一 ) |
|||||
|
A≤101 |
φ12.70 |
φ9.52 |
|||
|
101 |
φ15.88 |
||||
|
180 |
φ19.05 |
φ12.70 |
|||
|
371 |
φ25.40 |
φ15.88 |
|||
|
540 |
φ28.58 |
||||
|
700 |
φ31.80 |
19.05 |
|||
|
1100 |
φ38.10 |
||||
|
|
|
|
|
(续) |
|
|
肉机A ×100% |
气管管径mm |
液管管径mm |
|||
|
(二) |
|||||
|
A<200 |
φ15.88 |
φ9.52 |
|||
|
200≤A<290 |
φ22.22 |
||||
|
290≤A<420 |
φ28.58 |
巾12.70 |
|||
|
420≤A<640 |
φ15.88 |
||||
|
640≤A<920 |
φ34.90 |
φ19.05 |
|||
|
920≤A |
φ41.30 |
||||
|
注：按本表选择的管径不要超出表1-15相应管径尺寸。 |
|||||
|
表1-15 室内机侧配管(室内机分歧管-室内机) |
|||||
|
室肉机的总容量/D |
气管管径/inm |
液 管 管 径 / mm |
|||
|
22、28 |
φ9.52×10.8 |
φ6.35×10.8 |
|||
|
36、45、56 |
φ12.7×10.8 |
||||
|
71、80、90、112、140、160 |
φ15.88×11.0 |
|
|||
|
224 |
φ19.05×11.0 |
||||
|
280 |
φ22.22×11.0 |
||||
|
注：1为管壁厚度。 |
|
|
|
||

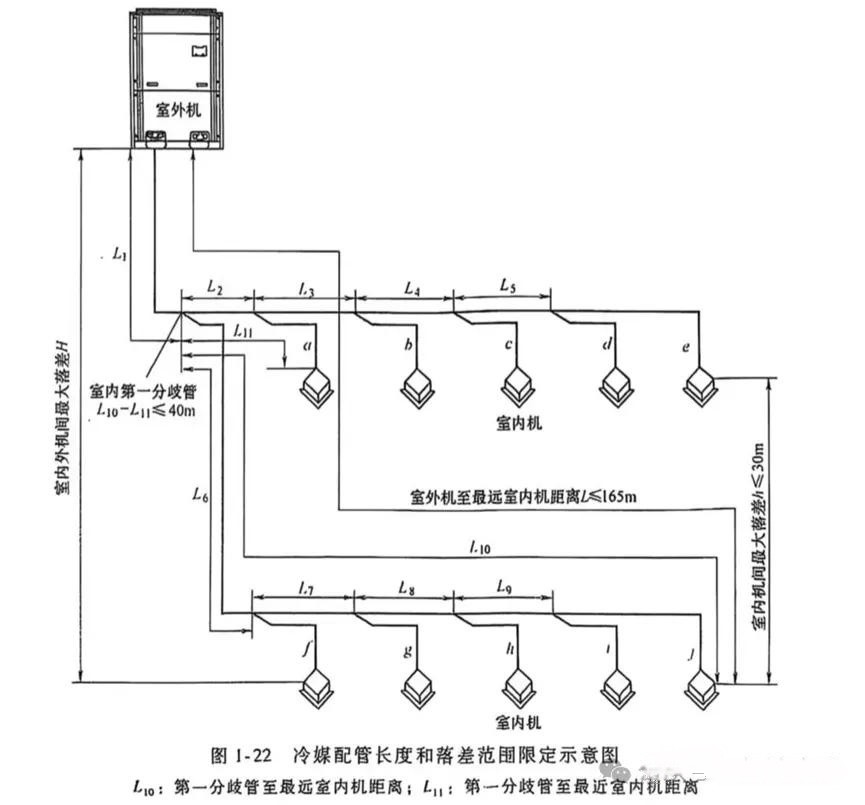

(4)冷媒配管长度和落差范围限定冷媒配管长度和落差范围限定示意图如图1-22所示。
(5)室外模块间连接配管要求

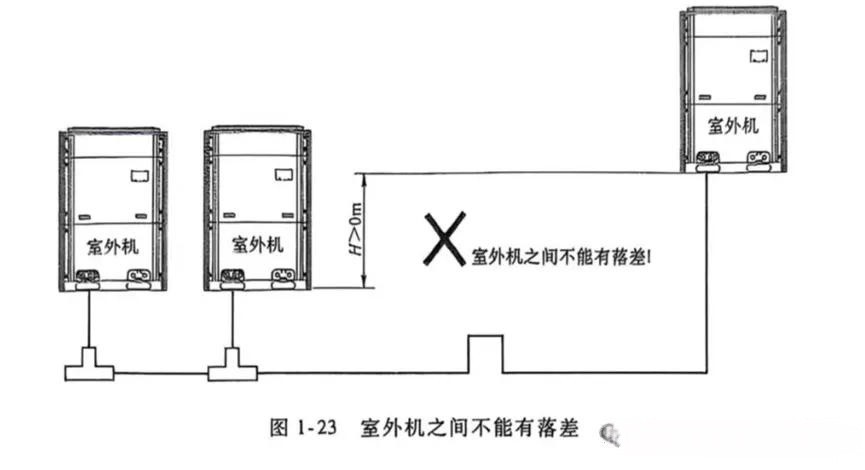

1)室外机之间不能有落差，如图1-23所示。

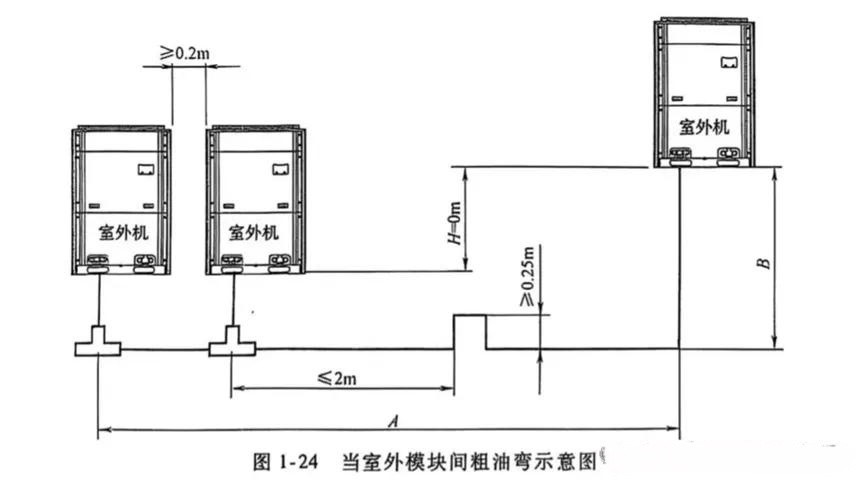

2)当室外模块间的距离超过 2m时，应该在系统的低压气管追加倒“U”形的粗油弯，图1-24所示，A+B≤10m。
(6)冷媒配管长度计算公式
等效配管长度=实际气管长度+回油弯个数x回油弯管等效长度+气侧分歧管(分歧集管)的数量x分歧管)(分歧集管)的等效配管长度分歧管的等效长度按Y型分歧管0.5m一个、分歧集管1.0m一个计算。
2.冷凝排水配管

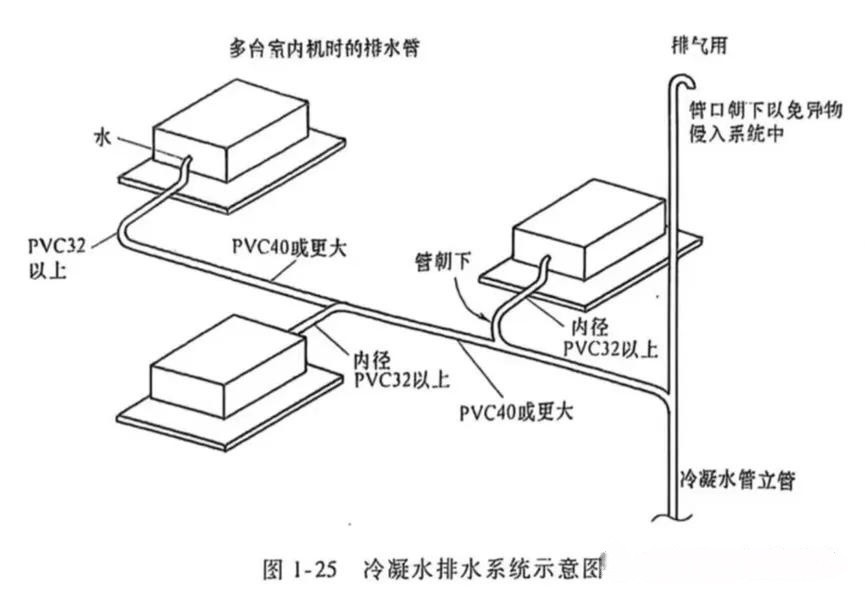

(1)冷凝排水配管说明多联机空调系统制冷时空气中的水分在蒸发器的表面会冷凝成水，必须将这些冷凝水排出机外，排水管对空调机组能否充分发挥功能起着重要作用。冷凝水A水系统，--般由镀锌钢管、PPR或PC管道连接而成，如图1-25所示。
(2)冷凝排水配管管径选择
1)排水管管径计算依据。多联机空调系统的冷凝排水配管，至少应满足室内机的冷凝水流量。冷凝水排放量的计算一般按照1匹的室内机主机21/h的冷凝水排水量计算。例如:3台2匹的室内机和2台1.5匹的室内机，排水量合并计算如下:
2x3x2L/h+1.5x2x2L/h=12L/h+6L/h=18L/h
2)水平配管管径与允许冷凝水排量的关系见表1-16。
|
表1-16 水平配管管径与允许冷凝水排量的关系 |
|||||
|
PVC配管 |
配管参考内径/ |
配管内径/ |
允许流量/(L/h) |
备注 |
|
|
斜度1:50 |
斜度1:100 |
||||
|
PVC25 |
19 |
20 |
39 |
27 |
(参考值) |
|
PVC32 |
27 |
25 |
70 |
50 |
|
|
PVC40 |
34 |
31 |
125 |
88 |
能用于汇流管 |
|
PVC50 |
44 |
40 |
247 |
175 |
|
|
PVC63 |
56 |
51 |
473 |
334 |
|
|
注：汇流点之后需用PVC40或更大的管子。 |
|
|
|
||
3)垂直配管竖管管径和冷凝水排量的关系见表1-17。
|
表1-17 垂直配管竖管管径和冷凝水排量的关系 |
||||
|
PYC配管 |
配管参考内径/ |
配管内径/ |
允许流量/(L/h) |
备注 |
|
PVC25 |
19 |
20 |
220 |
(参考值) |
|
PVC32 |
27 |
25 |
410 |
|
|
PVC40 |
34 |
31 |
730 |
能用于汇流管 |
|
PVC50 |
44 |
40 |
1440 |
|
|
PVC63 |
56 |
51 |
2760 |
|
|
PYC75 |
66 |
67 |
5710 |
|
|
PVC90 |
79 |
77 |
8280 |
|
|
注：汇流点之后需用PYC40 或更大管子 |
||||
(3)冷瓶排水配特注意事项

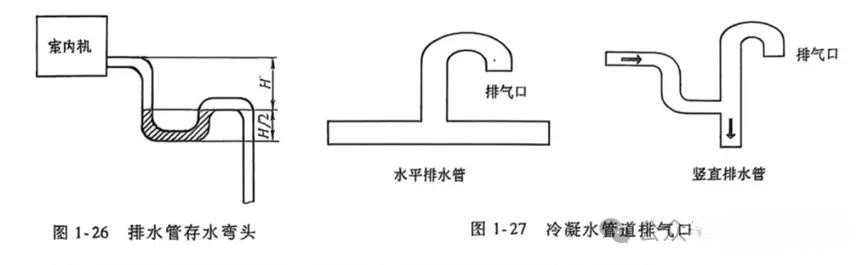

1)设计安装存水弯头。静压比较大、自然排水(例如高静压风管机)的室内机，排水配管必须设计安装存水背头，如图1-26所示。存水弯头的作用:避免室内机运行时产生的负压导致排水不畅或者把水吹出风口。
2)设计安装排水管道排气口，如图1-27所示。
(4)冷凝排水管保温要求冷凝排水管保温层厚度要求见表1-18。
|
表1-18冷凝排水管保温层厚度要求 |
|
|
连接管(外径/mm)×(厚度/mm) |
保温材料厚度/mm |
|
φ6×0.5 |
≥10 |
|
φ9.52×0.71 |
≥10 |
|
φ12×1 |
≥15 |
|
φ16×1 |
≥15 |
|
φ19×1 |
≥15 |
|
φ22×1.5 |
≥20 |
|
φ25×1.5 |
≥20 |
|
φ28×1.5 |
≥20 |
|
φ35×1.5 |
≥20 |
四、噪声处理
1.噪声计算公式
(1)噪声的计算，一般情况下，噪声因声源的形状、周围的障碍物条件等而各不相同。当为点状声源时，噪声与距离衰减值(▲Lp)之间的关系，可以用下面的公式表达:
式中，r1、r2分别表示与声源的距离。
(2)噪声声压和的计算在同一个环境中，如果存在两种以上的噪声源，其中两个噪声(L1>L2)叠加的声压变化关系见表1-19。
通过表1-19可求出两个声的声压和;声压超过两个以上时，以两个为一组依次求和即可。L1与L2(L1>L2)声压和的计算公式为
声压和=L1+▲L
|
表1-19两个噪声(L₁>L₂)叠加的声压变化关系 (单位：dB) |
||||||||||||
|
声压差L1-L2 |
0 |
0.2 |
0.4 |
0.6 |
0.8 |
1.0 |
1.5 |
2 |
3 |
4 |
5 |
|
|
叠加值△L |
3.0 |
2.9 |
2.8 |
2.7 |
2.6 |
2.5 |
2.3 |
2.1 |
1.8 |
1.5 |
1.2 |
|
|
声压差L1-L2 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
□ |
14 |
15 |
16 |
|
叠加值△L |
1.0 |
0.8 |
0.6 |
0.5 |
0.4 |
0.3 |
0.25 |
0.2 |
0.17 |
0.14 |
0.11 |
|
2.噪声对机型选择的影响
对于噪声比较敏感的区域，要求正确选择室内机。
例如:卧室、图书馆、广播室、私人办公室、医院等房间，宜选择4.5kW以下的室内机，当一台4.5kW 以下的室内机不能满足负荷要求时，选择两台或者多台4.5kW以下的室内机。
实际需要零静压(直吹)的场所，不允许选择带静压的风管机。对于高静压风管机必须采用后回风方式，不能采用下回风方式，下回风噪声比后回风噪声高 6dB 以上。
制作风管管道时，保证送风风量与室内机设计风量偏差在+5%以内，防止风量过大造成噪声，风量过小又达不到制冷(热)效果。

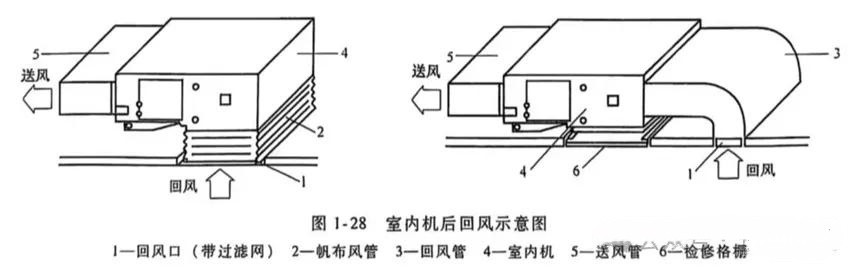

室内机后回风示意图如图 1-28 所示。
